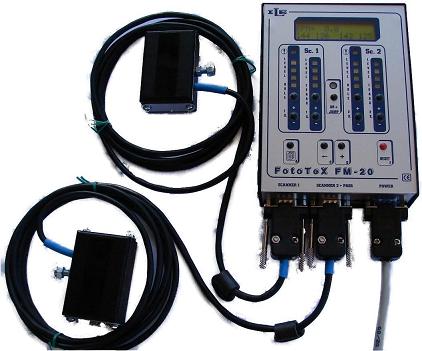

PHOTOTEX FM20BLU







Questo sistema computerizzato rileva i difetti tramite sonde ottiche ad infrarossi poste ad analizzare il tessuto ed utilizza precisi metodi di verifica; evita di produrre pezze scarte e consente un controllo della qualità in termini di tempi e difetti.

Lo strumento dispone di regolazioni distinte per fori e smagliature e relative scale luminose per ciascuna della due testine ottiche; un metodo di controllo e verifica su tre giri consente di individuare le smagliature più difficili ; Il microcontrollore interno memorizza e indica numero e tipo di difetti.

Il display LCD a 32 caratteri retroilluminato espone in modo chiaro e completo i dati utili; la sensibilità dello strumento è facile da regolare essendo sempre indicata sul display e modificabile tramite tasti dedicati a queste funzioni fondamentali.

Questa versione migliorata del diffusi predecessori FM8 e FM9 consente di ottimizzare costi e ingombri con soluzioni tecniche aggiornate. La nuova sonda ottica è composta da celle ottiche indipendenti ; la singola cella diventa più sensibile nella ristretta zona di competenza, e una correlazione software ricostruisce l’immagine d’insieme del tessuto .

Rispetto al precedente FM10BLU piu semplice usare due testine ottiche in quanto vi sono tasti e scale luminose dedicate a ciscuna testina

Regolazione e dati raccolti sono protetti da codice segreto disabilitabile e/o da chiave elettronica. Il possessore della chiave elettronica può modificare il codice segreto e/o impedire l’uso della tastiera ad altri utilizzatori. Una vasta scelta di tipi di sonde ottiche con una regolazione completa consente di applicare lo strumento a molti tipi di produzione.



CARATTERISTICHE TECNICHE


Funzionamento a raggi infrarossi gestito da microcontrollore.

Alimentazione a 24Vac, assorbimento a 0,2A.

Sonde intercambiabili da 60mm, 40+40mm (due sonde snodabili).

Fino a Due sonde ottiche che poste ai lati opposti del tessuto consentono di controllare una doppia altezza di tessuto prodotto. Ogni sonda ottica è composta da tre celle indipendenti correlate dal software , migliorando sia la sensibilità della singola cella ai piccoli difetti che la sensibilità di insieme ai difetti estesi. Salto dello scarto d’ago a lunghezza variabile.

Programmazione e accesso ai dati protetto da password disabilitabile e/o chiave elettronica.

Linguaggi italiano, inglese, francese e altri a richiesta.

Connessione esterna tramite connettori tipo “D” (DB9 - DB15).

Box metallico, dimensioni: larghezza 110mm, altezza 150mm, profondità 40mm

Uscita di servizio 2A 250V.

Manuale FM20BLU

Codici ordinabili
descrizione relativa
834
FM20BLU CENTRALINA PER DUE TESTINE BLU
Accessori correlati
descrizione relativa
854
TESTINA OTTICA 40X60 per FM10BLU e FM20BLU
863
FM10 SUPP. TESTINA SU GUIDA FILO
811
FM8 SLITTA GRANDE
865
FM10 SENS. MAGN. CON SUPP.ALL+MAGN.
866
FM10 CAVO COLLEGAMENTO
867
FM10 AGF PASS
